第一，齒輪滾刀的工作原理。

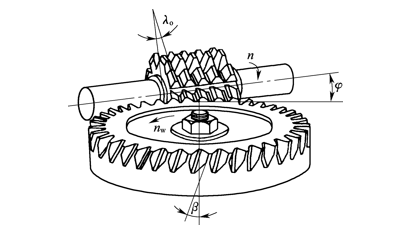

       齒輪滾刀的工作原理類似于交錯斜齒輪副的嚙合過程。滾刀相當于小齒輪，工件等效于大齒輪。

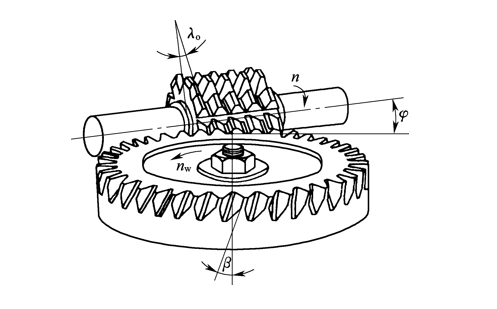

       1．滾齒時的運動

       滾刀繞自身軸旋轉運動是滾刀滾動時的主要運動。進料運動包括齒坯的旋轉和滾刀沿齒坯軸線的運動。滾刀的滾動運動和鋼坯繞其軸線的旋轉運動形成一個展成運動。

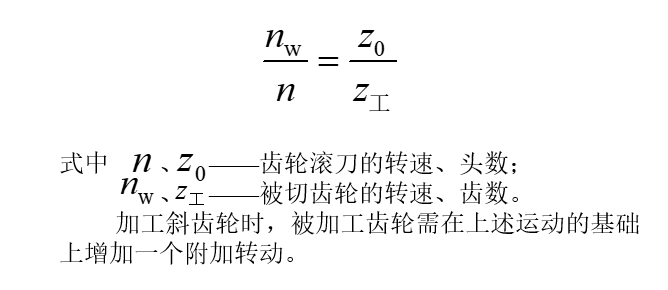

       產生運動符合齒輪嚙合原理。為了確保被切割齒輪的正確齒數，必須保持嚴格的速比。

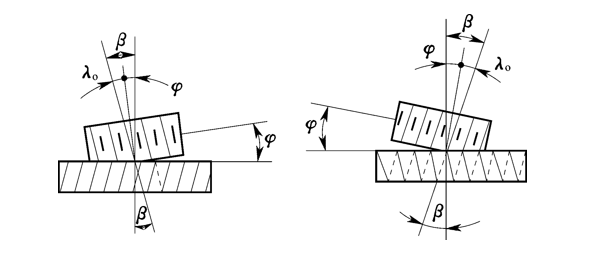

       2．滾刀的安裝角

       同樣的滾刀可以用來加工直齒輪和螺旋齒輪，但是滾刀有不同的安裝角度。安裝角度是指滾刀軸與齒輪端面之間的角度。

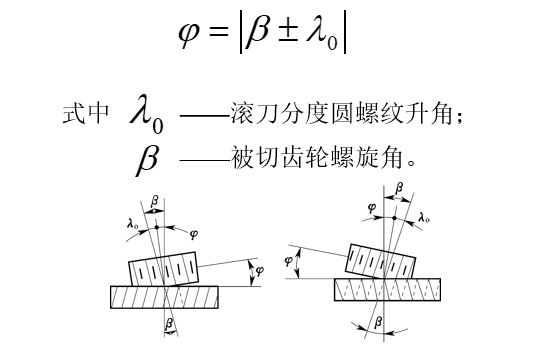

       確定

       安裝角度基本原理：滾刀齒向與齒輪齒向相同。

       第二，齒輪滾刀的基本蝸桿
       滾刀相當于一個少齒(一個或幾個齒)的螺旋齒輪，因此它的螺旋角很大，螺紋升力角很小，因此滾刀的形狀不像齒輪，而是蝸桿形狀，因此被稱為滾刀的基本蝸桿。滾刀的齒數等于蝸桿的頭部數。

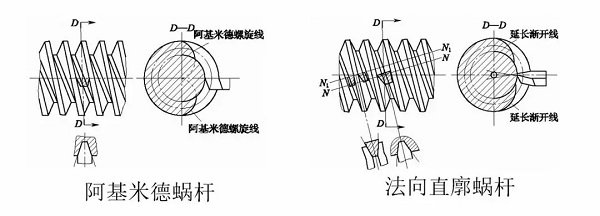

       阿基米德蝸桿和普通直齒蝸桿是應用最廣泛的。

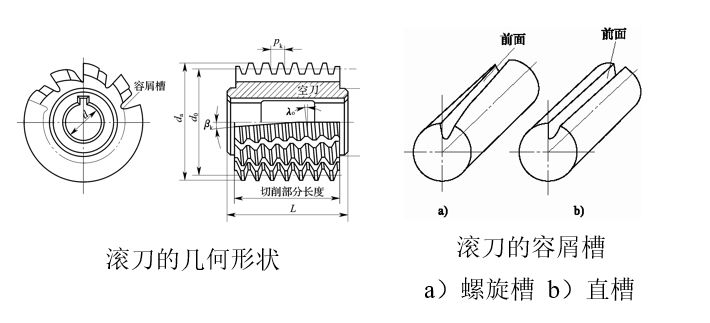

       第三，滾刀刀齒的形成

       齒輪滾刀有切屑槽、前角和后角。沿著爐盤縱向形成凹槽，以形成切屑袋，前刀面和切削刃。

       第四，齒輪滾刀的使用

       1．齒輪滾刀的選擇

       答：（1）選擇標準齒輪滾刀時滾刀的模數和齒形角應和被加工齒輪的法向模數和法向齒形角相同。

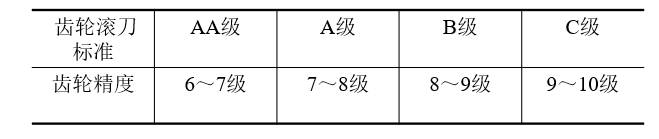

       (2)滾刀的精度水平應與加工齒輪的精度水平一致。
       第五，齒輪滾刀的安裝
       滾刀安裝注意事項：

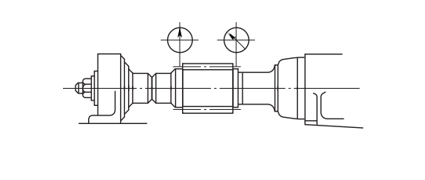

      （1）用百分位計檢查軸臺兩端徑向圓跳動，其值不應超過允許值。（一般來說，加工8級精密齒輪，其外徑小于200 mm時，其值不應超過0.03 mm。）

       （2）雙軸工作臺的反彈方向和數值應盡可能一致，即兩端徑向跳動的最高點在同一方向。
