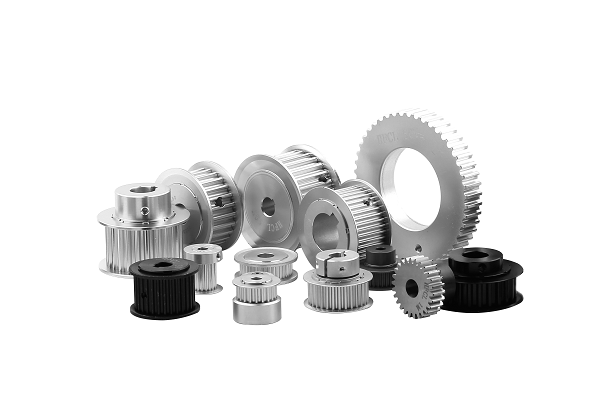

在自動化設備、數控機床、包裝機械等各類工業傳動系統中，同步帶輪作為實現精準傳動的關鍵部件，其選型是否合理，直接影響設備的運行效率、傳動精度與使用壽命。因此，掌握科學的同步帶輪選型步驟，是確保傳動系統穩定運行的重要前提。

一、明確應用需求：選型的第一步

在進行同步帶輪選型前，首先需要對設備的運行環境和功能需求進行全面評估，包括：

傳動功率與扭矩要求；

主動輪與從動輪的轉速比；

工作環境溫度、濕度、是否存在油污或腐蝕性物質；

是否需要高精度同步傳動。

這些基礎信息將直接影響后續選型參數的選擇，為后續步驟提供明確方向。

二、確定同步帶的類型與規格

同步帶輪必須與同步帶的型號和齒形相匹配。常見的同步帶類型包括：

梯形齒同步帶（如MXL、XL、L、H等）

圓弧齒同步帶（如HTD、STS、RPP等）

特殊齒形帶（如T型、AT型、S型等）

每種齒形對應不同傳動性能，如噪音、承載力與傳動精度。選型時應根據設備的實際運行需求選擇合適的同步帶類型，并確保同步帶輪的齒形、節距與之完全匹配。

三、計算帶輪齒數與直徑

同步帶輪的直徑和齒數決定了傳動比和帶的運行速度。一般可通過以下步驟進行計算：

1. 確定主動輪與從動輪的傳動比；

2. 根據中心距與帶長，計算所需齒數；

3. 選擇標準齒數范圍內的帶輪規格；

4. 確保帶輪直徑滿足最小彎曲半徑要求，避免同步帶過早疲勞損壞。

合理選擇齒數和直徑，不僅能提高傳動效率，還能延長同步帶和帶輪的使用壽命。

四、材料與表面處理的選擇

同步帶輪常用的材料包括碳鋼、合金鋼、鑄鐵、不銹鋼、鋁合金、工程塑料等。不同材料適用于不同工況：

碳鋼/合金鋼：強度高，適用于重載、高速傳動；

不銹鋼：耐腐蝕，適用于食品、醫療等潔凈環境；

鋁合金：重量輕、散熱好，適用于輕型自動化設備；

塑料：噪音低、自潤滑，適用于低載荷、低速場景。

此外，部分帶輪還會進行陽極氧化、鍍鋅、發黑等表面處理，以提升耐磨性和抗腐蝕性能。

五、安裝方式與軸孔匹配

同步帶輪的安裝方式通常包括：

鍵槽連接

脹緊套連接

錐形套連接

夾緊式連接

選型時需根據電機或傳動軸的軸徑、鍵槽規格、安裝空間等因素，選擇合適的安裝結構和軸孔尺寸，確保安裝穩固、運行平穩。

同步帶輪雖小，卻是傳動系統中不可或缺的核心部件。通過科學的同步帶輪選型步驟，不僅能夠?qū)崿F(xiàn)傳動系統的高效運行，更能為設備的穩定性與使用壽命提供有力保障。
