圓弧齒同步帶輪設計

1、可以根據圓弧齒同步帶輪的齒形型號還有圓弧齒同步帶輪的節距等相關嚙合的參數來確定圓弧齒同步帶輪的齒數，節徑還有結構等。

2、對于圓弧齒同步帶輪的齒數還有直徑的計算主要是需要先確定小圓弧齒同步帶輪的齒數，再按照圓弧齒同步帶輪傳動系統的傳動比來確定大圓弧齒同步帶輪的齒數。

3、為了保證圓弧齒同步帶輪應該要有的使用壽命，小圓弧齒同步帶輪的直徑需要大于圓弧齒同步帶輪所能夠允許的最小彎曲直徑，再按照數據來折算成圓弧齒同步帶輪的最小齒數。只要是在結構和成本所能夠允許的情況下，再從圓弧齒同步帶輪的壽命上面進行考慮，小圓弧齒同步帶輪的齒數需要比所允許的最小尺寸稍微多一些是最好的。

 4、當小圓弧齒同步帶輪的齒數確定了以后，再根據圓弧齒同步帶輪傳動系統的傳動比來確定大圓弧齒同步帶輪的齒數。最后再根據圓弧齒同步帶輪傳動結構來確定兩個圓弧齒同步帶輪之間的中心距就可以了。

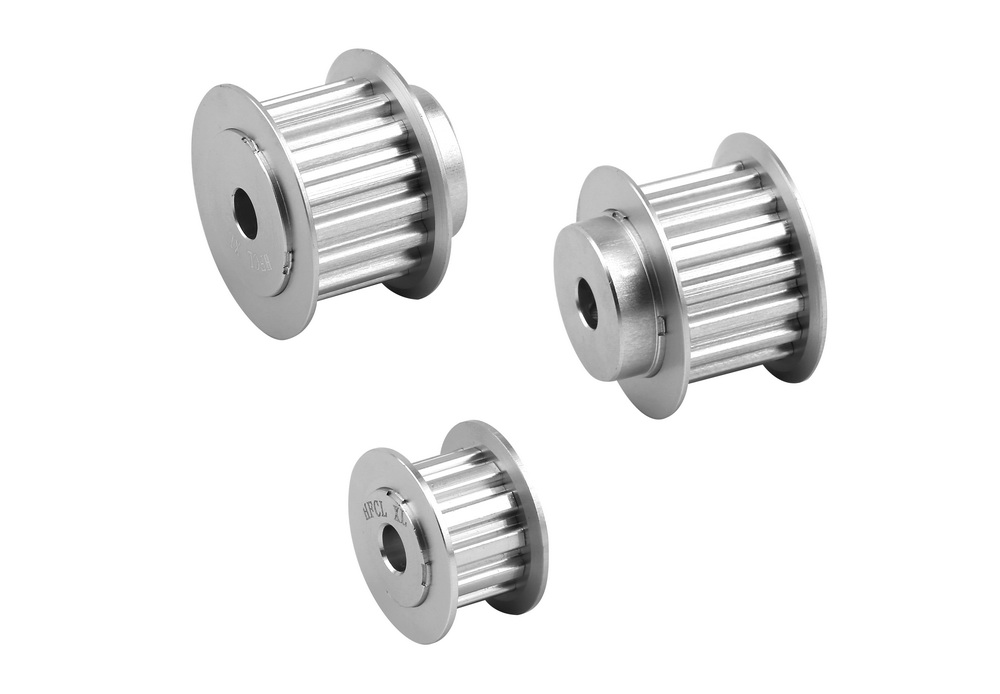

圓弧齒同步帶輪的型號

HTD圓弧齒同步帶輪型號：3M、5M、8M、14M、20M

STD/STS圓弧齒同步帶輪型號：S2M、S3M、S4.5M、S5M、S8M、S14M

RPP圓弧齒同步帶輪型號：RPP3M、RPP5M、RPP8M、RPP14M

圓弧齒同步帶輪型號：3GT、5GT、8GT、14GT

圓弧齒同步帶輪拆卸時需要注意的地方

在拆卸圓弧齒同步帶輪或者是聯軸器時，如果會造成圓弧齒同步帶輪的傳動設備沒有辦法連接主動輪和從動輪的話，設備將會停止運轉。

在拆卸圓弧齒同步帶輪和聯軸器的時候，如果使用木錘進行敲擊可能會造成木錘的損壞，一般來說聯軸器或者是圓弧齒同步帶輪的材質均為剛件，在拆卸的時候一般會使用銅棒或者拉馬等來對圓弧齒同步帶輪進行拆卸。
